調速型液力偶合器的型式試驗方法
1 范圍
本部分規定了調速型液力偶合器與液力偶合器傳動裝置(以下簡稱液力偶合器)的型式試驗的試驗項目、性能試驗的試驗裝置和儀器儀表、試驗用工作液體、試驗方法和步驟、試驗數據的處理以及可靠性試驗方法、壽命考核方法。
本部分適用于由導管調節充液量的液力偶合器。
2 試驗項目及有關規定
型式試驗包括性能試驗、可靠性試驗及壽命考核。
2.1 性能試驗
測定通用外特性曲線，整理原始特性曲線。
2.2 可靠性試驗
采取強化試驗的方法進行，也可采取工業運行的方法進行。
2.3 壽命考核
通過工業應用考核出產品的壽命指標或更換滾動軸承(或修磨滑動軸承)的大修期。
新產品研制或鑒定、老產品改型或轉產、定期抽檢以及國外樣機的檢測均需進行型式試驗。出廠試驗合格的產品方可進行型式試驗。凡性能試驗與可靠性試驗測試合格后的產品，方可投入批量生產。

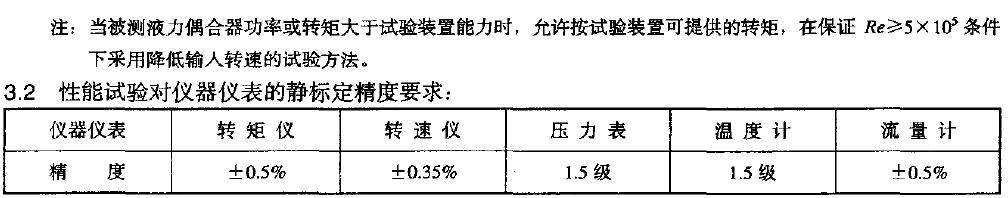

3 性能試驗裝置和儀器儀表

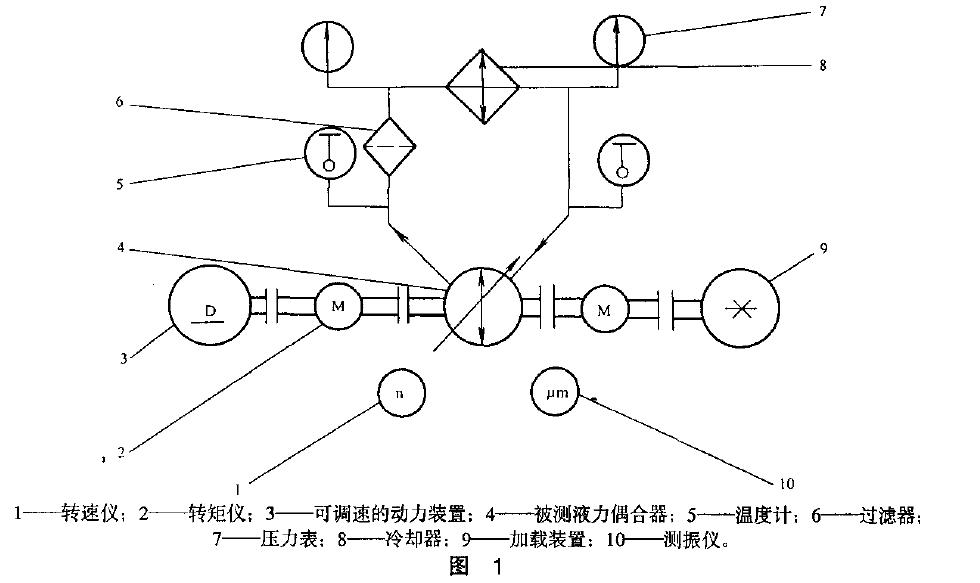

3.1 性能試驗裝置和儀器儀表示意圖如圖I 所示。


4 性能試驗用工作液體
液力偶合器性能試驗的工作液體規定為"、8#液力傳動泊、L-TSA32 油。
5 性能試驗方法和步驟
5.1 空載損失試驗
液力偶合器輸出軸空載時，測定導管開度為0%和1∞%時的輸人力矩MlO和轉速nIOo
5.2 加載試驗
在測試中工作泊溫為60'C~70'C ，液力偶合器輸入轉速為額定轉速，每次加載待被測數據穩定時方可記錄數值。
依次按導管開度( ap導管口與外殼內壁間距的百分比) 0% 、10% 、20% 、30% 、40% 、50% 、60% 、70% 、80% 、90% 、100% ，逐點加載荷(每一導管開度下不少于10 個加載點)，測定液力偶合器M2向外特性，并測定出在導管開度1∞%下s=3%時液力偶合器的效率；

在上述測試中記錄M2 碼的同時，記下供油泵流量、進出口油壓、洶濕及滑動軸承溫度，并在試驗后對所應用的工作液體在不同溫度下的密度進行標定。
6 性能試驗數據的處理
6.1 通用外特性曲線
包括不同導管開度或充液率的外特性曲線在內的曲線族。按5.2 的記錄值繪出各導管開度下的M2--n2 曲線族。
6.2 原始特性曲線
泵輪轉矩系數ÅB 與轉速比i (渦輪轉速與泵輪轉速的比值)的關系曲線。
泵輪轉矩系數:
