光波分復用實訓系統GCWDM-B

一、產品簡介
WDM又叫波分復用技術，是新一代的速的光纜技術。波分復用技術是在一根光纖中同時傳輸多個波長光信號的一項技術。其基本原理是在發送端將不同波長的光信號組合起來（復用），并耦合到光纜線路上的同一根光纖中進行傳輸，在接收端又將組合波長的光信號分開（解復用），并作進一步處理，恢復出原信號送入不同的終端。
光波分復用實訓系統采用工業上應用WDM器件以及我司專為此套系統所開發的光發射和光接收器組成的一套實訓系統。供不同層次的學生搭建各種基于WDM的光纖通信系統實驗及研究使用。

二、教學目的
1、了解解復用中器件隔離度的重要性，理解器件隔離度對系統引入的串?dāng)_影響
2、了解耦合器也能用做復用器的原因
3、直觀認識菲涅爾反射現象
4、理解AGC的控制效果和探測器的探測帶寬以及接收靈敏度
5、了解串?dāng)_對圖象質量的影響，理解視頻圖象的顯示過程，對幀同步和行同步有簡單了解
6、了解宏彎曲現象，觀察宏彎曲波段的影響

三、儀器功能
1、模擬視頻點對點單芯單向的復用和解復用傳輸
2、模擬視頻點對點單芯雙向的復用和解復用傳輸
3、菲涅耳反射現象及研究實驗
4、宏彎曲現象顯示實驗
5、串?dāng)_信號圖像信號演示實驗

四、實驗配置

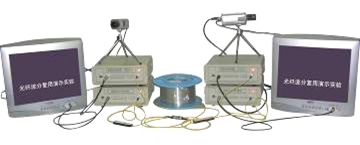

視頻光纖發端機、視頻光纖收端機、視頻CCD、監視器、WDM、法蘭盤、固定衰減器、G.652光纖、實驗講義、測試報告等
